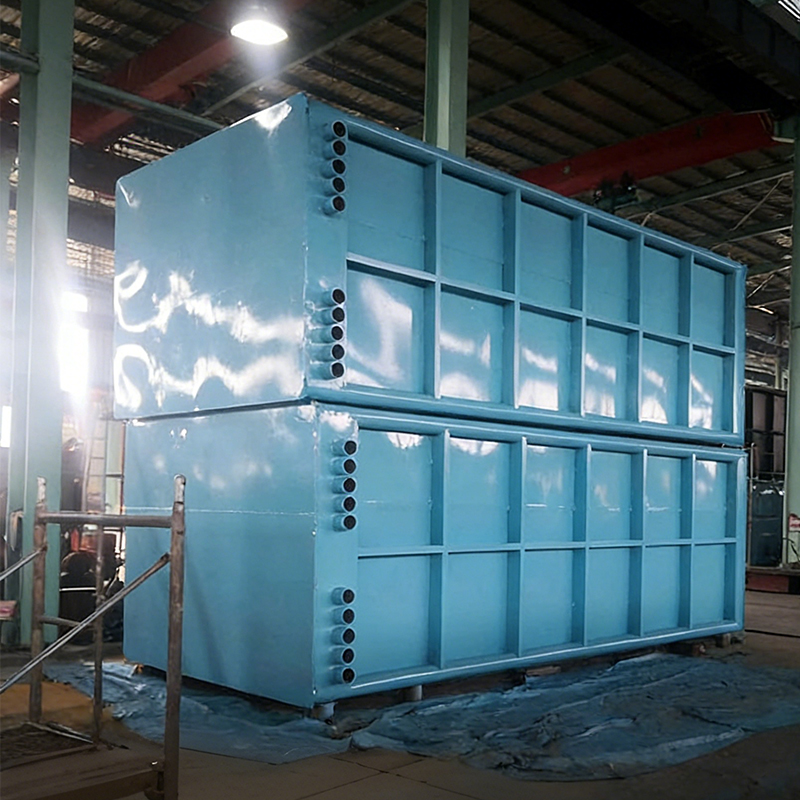

Котел-утилизатор отходящего тепла спекания на главном дымоходе дымовых газов

Структурный состав
Испаритель: Основной теплообменный элемент (ребристая трубка/тепловая труба) поглощает тепло дымовых газов.
Паровой барабан: Разделяет и хранит пар и воду, контролирует уровень и давление воды.
Трубопроводная система: Соединяет паровой барабан и испаритель, включая паровые и водяные трубы, клапаны и т. д.
Аксессуары: Предохранительные клапаны, указатели уровня воды, термометры, манометры и т. д.
Преимущества применения
1. Восстановление энергии: Преобразует отходящее тепло в полезную энергию, снижая потребление энергии в процессе спекания (примерно 10% от общего потребления энергии на сталелитейном заводе).
2. Экономические выгоды:Образующийся пар можно использовать для привода главного вытяжного вентилятора агломерации (экономия электроэнергии).Избыточный пар можно использовать для выработки электроэнергии или других производственных процессов.
3. Экологические преимущества: Снижает температуру дымовых газов, уменьшает нагрузку на последующее оборудование для защиты окружающей среды и снижает выбросы углекислого газа.

Основным применением агломерационных котлов-утилизаторов в главном дымоходе агломерационных машин является рекуперация высокотемпературного отходящего тепла дымовых газов. В основном он используется в следующих областях:
Рекуперация энергии: Преобразование отходящего тепла 300-500°C из дымовых газов в главном дымоходе агломерационной машины в пар для выработки электроэнергии или использования технологического пара, что напрямую снижает потребление энергии в процессе спекания.
Металлургическая промышленность: Это типичное применение в процессе спекания на интегрированных металлургических предприятиях. Он эффективно дополняет традиционную рекуперацию отходящего тепла из кольцевых охладителей, повышая общую тепловую эффективность всего процесса спекания.
Технические подходы: Есть два основных варианта:
Встроенный тип: Оборудование устанавливается внутри дымохода, что требует меньших вложений и места, но его обслуживание неудобно.
Внешний тип: Система независима и надежна, проста в обслуживании, но требует больше инвестиций и места.
